想分享的是一个已经有初步思路的问题，怎么再进一步实现我们的目标形态。

〇、上回书说到

上一篇文章写了实现静态的图像了，不过官方的开源中还包含了一个动画的资源，多达一千多个动画，这篇文章写写怎么实现这个动画。

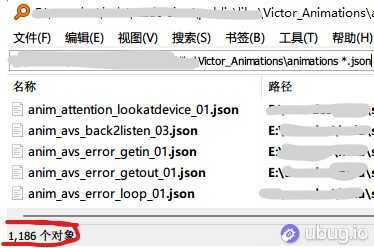

anims

一、动画文件的参数

先看一个动画的控制数据：
{
  "anim_attention_lookatdevice_01": [
    {
      "durationTime_ms": 66,
      "triggerTime_ms": 0,
      "Name": "LiftHeightKeyFrame",
      "heightVariability_mm": 0,
      "height_mm": 32
    },
    {
      "angleVariability_deg": 0,
      "angle_deg": 0,
      "triggerTime_ms": 0,
      "Name": "HeadAngleKeyFrame",
      "durationTime_ms": 66
    },
    {
      "Name": "ProceduralFaceKeyFrame",
      "faceScaleY": 0.9664786143465788,
      "scanlineOpacity": 1.0,
      "faceScaleX": 0.8656703051258197,
      "leftEye": [ 8.107326060759803, 0.0, 1.72115997174465, 1.1453089027930028, 0.0, 0.6, 0.6, 0.6, 0.6, 0.6, 0.6, 0.6, 0.6, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 1, 1.0, 0.0, 0.0, 0.0, 0],
      "faceAngle": 0.0,
      "durationTime_ms": 0,
      "faceCenterY": 0.0,
      "faceCenterX": 0.0,
      "rightEye": [ -7.315991464547729, 0.0, 1.72115997174465, 1.144941064931666, 0.0, 0.6, 0.6, 0.6, 0.6, 0.6, 0.6, 0.6, 0.6, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 1, 1.0, 0.0, 0.0, 0.0, 0],
      "triggerTime_ms": 0
    },
    {
      "eventGroups": [{
        "probabilities": [1.0],
        "audioName": ["Play__Robot_Vic_Sfx__Head_Up_Short"],
        "eventIds": [2451569527],
        "volumes": [1.0]
      }],
      "triggerTime_ms": 66,
      "Name": "RobotAudioKeyFrame"
    },
    {
      "Right": [ 0.0, 0.0, 0.0, 0.0],
      "Name": "BackpackLightsKeyFrame",
      "durationTime_ms": 66,
      "Back": [ 0.0, 0.0, 0.0, 0.0],
      "Middle": [ 0.0, 0.0, 0.0, 0.0],
      "Front": [ 0.0, 0.0, 0.0, 0.0],
      "triggerTime_ms": 0,
      "Left": [ 0.0, 0.0, 0.0, 0.0
      ]
    },
    {
      "durationTime_ms": 99,
      "speed": -2,
      "triggerTime_ms": 66,
      "Name": "BodyMotionKeyFrame",
      "radius_mm": 1
    }
  ]
}
大概能分析有多种类型的控制，以 ms 为单位排布，能控制多种类型：
FaceAnimationKeyFrame   // 表情控制关键帧
ProceduralFaceKeyFrame  // 程序表情关键帧
RobotAudioKeyFrame      // 声音关键帧
BackpackLightsKeyFrame  // 背部灯光关键帧
LiftHeightKeyFrame      // 手部高度关键帧
BodyMotionKeyFrame      // 身体运动关键帧
HeadAngleKeyFrame       // 头部角度关键帧
我们这里关心的就是表情控制和程序表情关键帧，在程序里面被称为：动画片段 (animClip) 和序列帧动画 (spriteSequence)

二、动画片段推断出准确绘制

看下关键帧的参数，就会发现和上一篇文章说的 pose 应该是同一套数据，只需要略加转换就能用了。
{
  "Name": "ProceduralFaceKeyFrame",
  "faceScaleY": 0.9664786143465788,
  "scanlineOpacity": 1.0,
  "faceScaleX": 0.8656703051258197,
  "leftEye": [ 8.107326060759803, 0.0, 1.72115997174465, 1.1453089027930028, 0.0, 0.6, 0.6, 0.6, 0.6, 0.6, 0.6, 0.6, 0.6, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 1, 1.0, 0.0, 0.0, 0.0, 0],
  "faceAngle": 0.0,
  "durationTime_ms": 0,
  "faceCenterY": 0.0,
  "faceCenterX": 0.0,
  "rightEye": [ -7.315991464547729, 0.0, 1.72115997174465, 1.144941064931666, 0.0, 0.6, 0.6, 0.6, 0.6, 0.6, 0.6, 0.6, 0.6, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 1, 1.0, 0.0, 0.0, 0.0, 0],
  "triggerTime_ms": 0
}
具体这些参数的含义能够在 这里 找到。

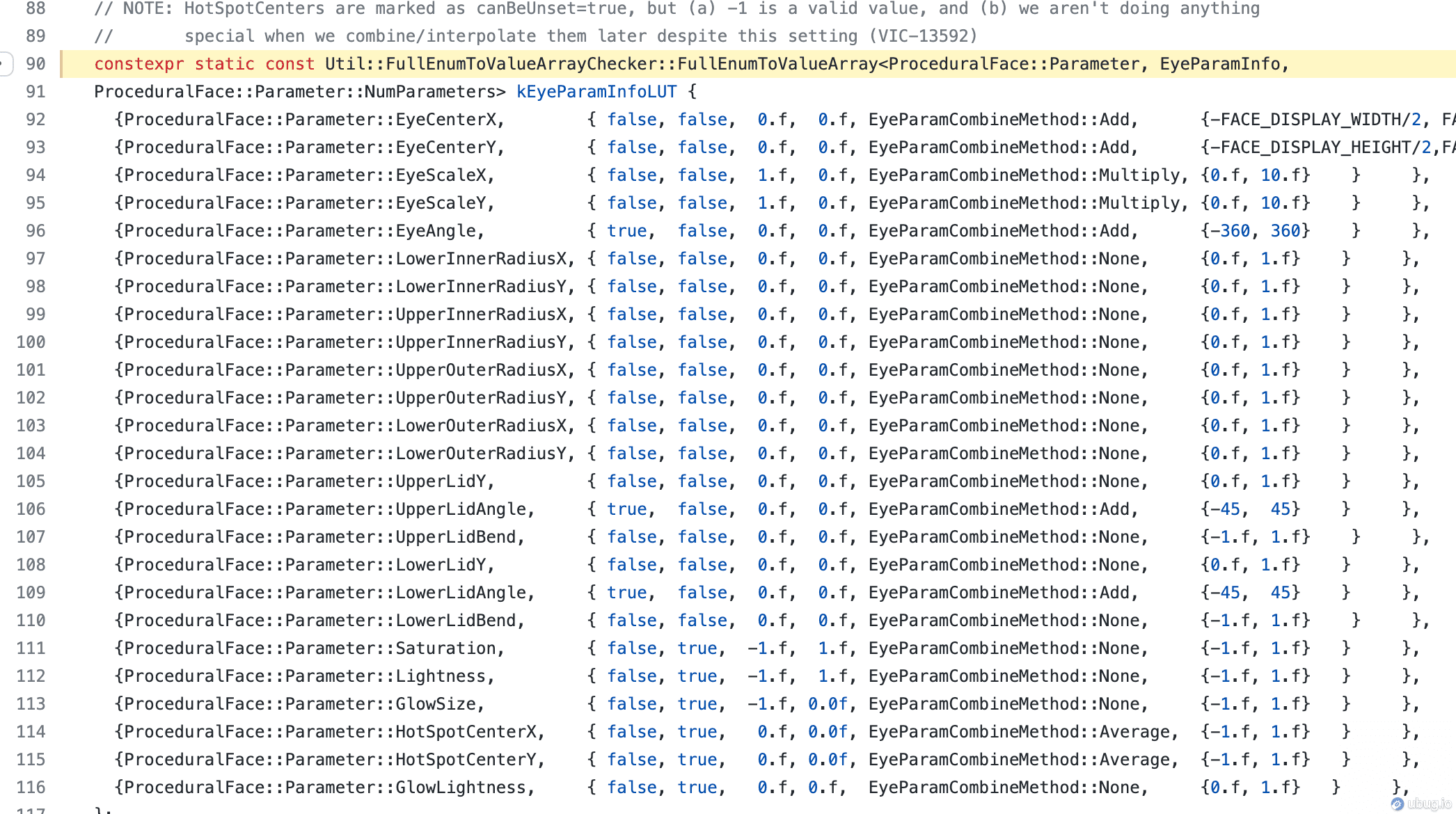

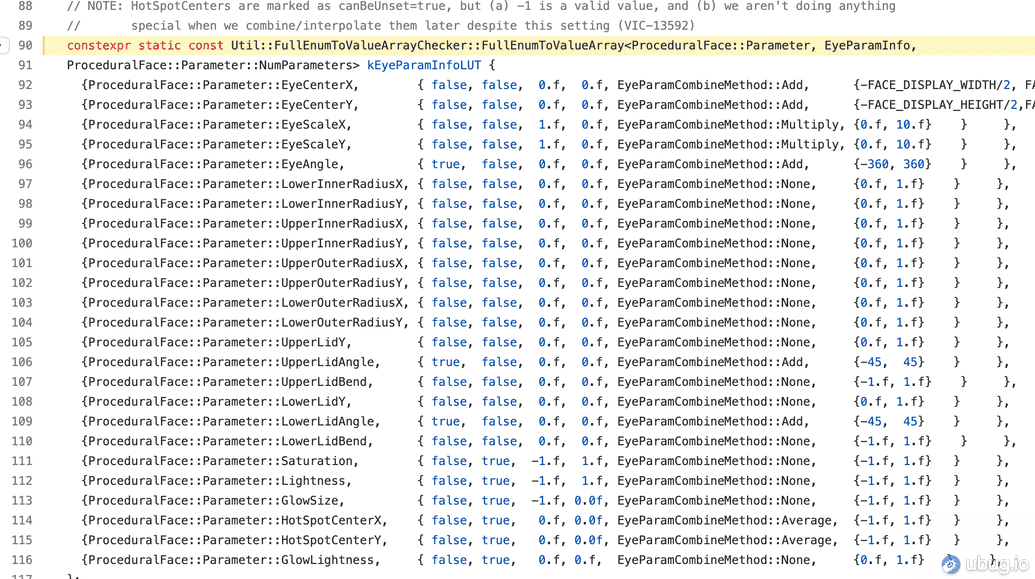

face keyframe
默认值和含义都是和 json 文件中的参数都是一一对应的，而且提供了更详细的参数类型和计算方法，比如眼睛的位置是和默认的表情参数位置相加的值，范围在宽度的一半之间。
// 比如
drawEyeX = neutralEyeX + [配置的参数]
而默认的表情在 这里 可以找到名称：

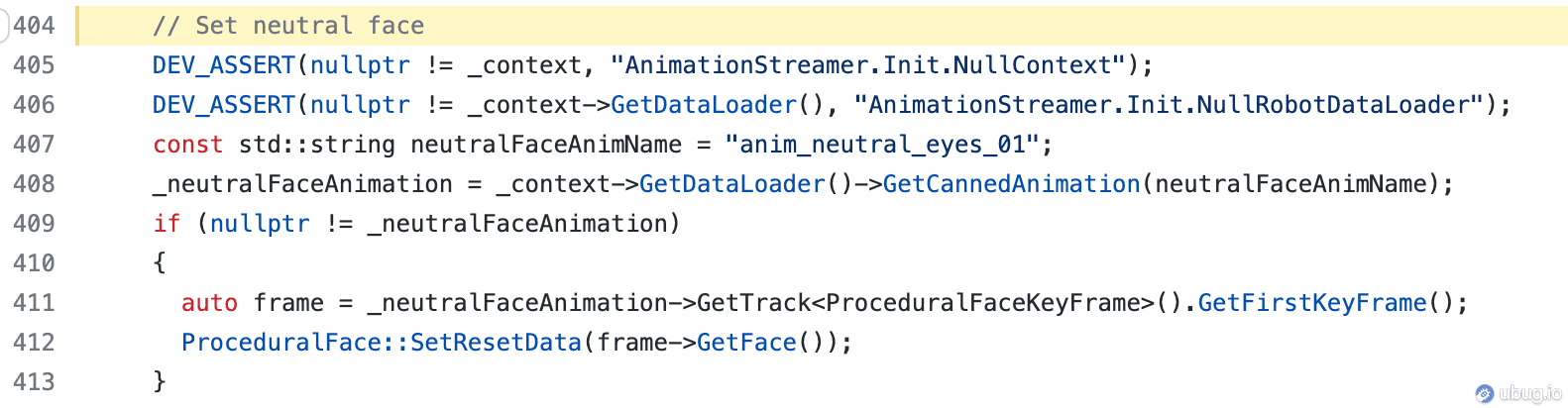

neutral face
翻下动画文件夹找到 anim_neutral_eyes_01 拿到默认的表情配置：
{
  "Name": "ProceduralFaceKeyFrame",
  "triggerTime_ms": 0,
  "durationTime_ms": 0,
  "scanlineOpacity": 1.0,
  "faceScaleX": 1.0,
  "faceScaleY": 1.0,
  "faceCenterX": 0.0,
  "faceCenterY": 0.0,
  "faceAngle": 0.0,
  "leftEye": [8.107326060759803, 0.0, 1.5174507300664741, 1.1453089027930028, 0.0, 0.6, 0.6, 0.6, 0.6, 0.6, 0.6, 0.6, 0.6, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 1.0, 1.0, 0.0, 0.0, 0.0, 0.0],
  "rightEye": [-7.315991464547729, 0.0, 1.5174507300664741, 1.144941064931666, 0.0, 0.6, 0.6, 0.6, 0.6, 0.6, 0.6, 0.6, 0.6, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 1.0, 1.0, 0.0, 0.0, 0.0, 0.0]
}
比照着上面的参数含义，加上一点点的翻看源码，我们能够知道默认的表情下的各个参数：
// 整个面部尺寸
FACE_DISPLAY_WIDTH = 184
FACE_DISPLAY_HEIGHT = 96
// 单个眼睛大小
NominalEyeHeight = 57
NominalEyeWidth = 43
// 两个眼睛间距大小
kProcFace_NominalEyeSpacing = 92
// 根据间距计算两个眼睛的绝对位置
const NominalLeftEyeX = (FACE_DISPLAY_WIDTH - kProcFace_NominalEyeSpacing) / 2;
const NominalRightEyeX = NominalLeftEyeX + kProcFace_NominalEyeSpacing;
大致能看出来动画 Clip 的实现才是整个表情的核心，之前的 POSE 的实现也是来自于此。
有了这些参数，源码里面也有其他圆角的实现，这里我们就可以重构出一版准确绘制的实现了。
drawFace = (
  ctrls: EyesControls,
  blink: BlinkParams = { x: 1, y: 1 },
) {
  // 清空画布
  this.scope.project.clear();
  // 新建图层
  new this.scope.Layer();
  // 创建新的矩形以便绘制样式
  const rect = new this.scope.Rectangle(
    FACE_DISPLAY_WIDTH,
    FACE_DISPLAY_HEIGHT
  );
  new this.scope.Path.Rectangle(rect);
  // 新建图层
  const activeLayer = new this.scope.Layer();
  // 绘制两个眼的形状
  this.genEyeShape(ctrls.left, blink);
  this.genEyeShape(ctrls.right, blink);
  // 施加缩放、旋转和变形的操作
  activeLayer.scale(ctrls.FaceScaleX, ctrls.FaceScaleY);
  activeLayer.rotate(ctrls.FaceAngle);
  activeLayer.translate(...);
}
genEyeShape(ctrl: EyeControls, blink: BlinkParams = { x: 1, y: 1 }) {
  // ... 获取基本参数
  // ========== 眼睑
  const newLidClip = new this.scope.Path();
  const lidFix = new this.scope.Point(EyeCenterX - halfEyeWidth, EyeCenterY - halfEyeHeight);
  const upperYAdj = halfEyeWidth * Math.tan((Math.PI / 180) * UpperLidAngle);
  const upperYRad = -UpperLidBend * eyeHeight;
  const upperY = -UpperLidY * eyeHeight;
  newLidClip.add(new this.scope.Point(-1, upperY - upperYAdj).add(lidFix));
  newLidClip.quadraticCurveTo(
    new this.scope.Point(halfEyeWidth, upperYRad).add(lidFix),
    new this.scope.Point(eyeWidth + 1, upperY + upperYAdj).add(lidFix)
  );
  //...下眼睑
  // ========== 眼角
  const eyeSize = [halfEyeWidth, halfEyeHeight];
  const cornerCalc = (v: number[]) => v.map((v, i) => v * eyeSize[i]);
  let cornerOT = cornerCalc([ctrl.UpperOuterRadiusX, ctrl.UpperOuterRadiusY]);
  let cornerIT = cornerCalc([ctrl.UpperInnerRadiusX, ctrl.UpperInnerRadiusY]);
  let cornerIB = cornerCalc([ctrl.LowerInnerRadiusX, ctrl.LowerInnerRadiusY]);
  let cornerOB = cornerCalc([ctrl.LowerOuterRadiusX, ctrl.LowerOuterRadiusY]);
  const newEye = new this.scope.Path();
  // 左上圆角，从左边画圆弧到上边
  newEye.add(new this.scope.Point(0, cornerOT[1]));
  newEye.quadraticCurveTo(
    new this.scope.Point(0, 0),
    new this.scope.Point(cornerOT[0], 0)
  );
  //... 其他的圆角
  newEye.closed = true;
  newEye.position = new this.scope.Point(ctrl.EyeCenterX, ctrl.EyeCenterY);
  // ====================== 眼睛和眼睑的交集
  const eyeIntersect = newLidClip.intersect(newEye, { insert: true });
  // 获取交集之后，之前的形状删除
  newLidClip.remove();
  newEye.remove();
  // ====================== 眼睛的变换
  eyeIntersect.scale(
    ctrl.EyeScaleX * (blink.x || 1),
    ctrl.EyeScaleY * (blink.y || 1)
  );
  eyeIntersect.rotate(-ctrl.EyeAngle);
  // ====================== 瞳孔
  const pupil = new this.scope.Path.Circle(
    new this.scope.Point(
      ctrl.HotSpotCenterX * halfEyeWidth + halfEyeWidth,
      -ctrl.HotSpotCenterY * halfEyeWidth + halfEyeHeight
    ),
    this.globalConf.pupilSize / 2
  );
  pupil.position = new this.scope.Point(ctrl.EyeCenterX, ctrl.EyeCenterY);
  // ====================== 瞳孔与眼睛的交集
  const pupilCliper = eyeIntersect.clone();
  const pupilIntersect = pupilCliper.intersect(pupil, { insert: true });
  pupil.remove();
  pupilCliper.remove();
上面是核心的绘制部分（去掉了非核心的样式之类的），最后能获得我们想要的官方的绘制逻辑，更好的是我们这是矢量的绘制，可以做更好玩的效果，比如描边而不是填充。

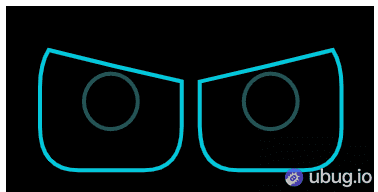

line style
ps: 绘制转为矢量 svg 的时候，想要两个路径的交集但是计算会很复杂，简单查询后发现 paper.js 很强大，处理 svg 交集很方便，最后实现效果很不错。
对业务的启示：随着调研和实现的深入，业务细节的了解，找到了相对更好的切入点，所以重构也是为了更好的实现业务，方便后续更高级的扩展。

三、动画片段的实现

上面一节虽然是在研究动画片段，但是更多的是根据动画片段的参数重构绘制逻辑。下面层爱是动画的实现。
我们再深入调研下动画文件，能够得出几个结论：
  1. triggerTime_ms 是动画的时间信息
  2. 关键帧是一套表情
  3. 在规定的时间绘制这个表情即可
  4. 绘制时间都是 33 的倍数，也就是 30 fps 的动画
所以做一个时间管理器，30fps 的帧率调用绘制，在相应的触发时间触发对应的绘制就实现了动画。
所以先实现一个简单的 FPS 时间控制器：
import { getUUID } from "./uuid";
export class Ticker {
  constructor(){
    this.fps = 30
    this.then = Date.now()
    this.interval = 1000 / this.fps;
    this.globalFrame = 0
  }
  runner: number = -1
  drawers: { [i: string]: () => void } = {}
  registDrawers = (func: () => void, name?: string): () => void => {
    const uid = name || getUUID()
    this.drawers[uid] = func
    if (this.runner) cancelAnimationFrame(this.runner)
    this.globalTick();
    return () => {
      if (this.drawers[uid]) delete this.drawers[uid]
    }
  }
  afterOneFrame = (func: () => void) => {
    const uid = getUUID()
    this.drawers[uid] = () => {
      func()
      if (this.drawers[uid]) delete this.drawers[uid]
    }
    if (this.runner) cancelAnimationFrame(this.runner)
    this.globalTick();
  }
  pause() {
    if (this.runner) cancelAnimationFrame(this.runner)
  }
  stop(){
    if (this.runner) cancelAnimationFrame(this.runner)
    for (const key in this.drawers) {
      if (Object.prototype.hasOwnProperty.call(this.drawers, key)) {
        delete this.drawers[key];
      }
    }
  }
  resume() {
    if (this.runner) cancelAnimationFrame(this.runner)
    this.globalTick();
  }
  realFPS = 30
  fps = 30
  then = Date.now()
  interval;
  globalFrame = 0
  globalTick = () => {
    let now = Date.now();
    let delta = now - this.then;
    if (delta > this.interval) {
      this.realFPS = 1000 / delta
      this.globalFrame++
      this.then = now - (delta % this.interval);
      for (const key in this.drawers)
        if (Object.prototype.hasOwnProperty.call(this.drawers, key))
          this.drawers[key]()
    }
    this.runner = requestAnimationFrame(this.globalTick);
  }
}
网上也能找到现成的项目，不过也就是根据 FPS 控制每一帧的运行时机，然后增加一堆辅助机制帮助运行控制。
然后就是遍历关键帧按照顺序执行绘制了：
// 后续还添加了序列帧、事件等逻辑的实现，所以这个不是最终版！！！只是示意
runAniKeyFrames(keyframes: AniKeyFrame[]) {
  // 计算总帧数（包括关键帧和序列帧）
  let totalFrames = -Infinity;
  keyframes.forEach((keyframe) => {
    if (keyframe.Name === "ProceduralFaceKeyFrame") {
      totalFrames = Math.max(
        totalFrames,
        msToFrame(keyframe.triggerTime_ms + keyframe.durationTime_ms)
      );
    }
  });
  // 帧数循环体
  const runFrame = (frameIndex: number) => {
    // 查找关键帧中是否有符合时间的帧
    const matchFrames = keyframes.filter((frame) =>
      msIsFrame(frame.triggerTime_ms, frameIndex)
    );
    // 如果有，那么播放这些帧
    if (matchFrames.length > 0) {
      matchFrames.forEach((frame) => {
        if (frame.Name === "ProceduralFaceKeyFrame") {
          // 控制参数的帧
          const controls = applyKeyFrameOnControls(frame, this.globalConf);
          this.applyControls(controls, undefined, "frame");
        }
      });
    }
    if (frameIndex >= totalFrames) dispose();
  };
  // 开始循环
  let globalFrameSave = this.ticker.globalFrame;
  dispose = this.ticker.registDrawers(() => {
    runFrame(this.ticker.globalFrame - globalFrameSave);
  });
  runFrame(0);
}
这样的话就实现了最基本的关键帧播放了：

四、序列帧动画

序列帧相比之下更简单，因为序列帧的动画是预设好的一帧帧的画面，只要每一帧展示一下动画即可。
sprites
不过需要注意的是这些图片必须提前加载，否则一帧的时间里面加载会出现闪现的情况。
// 根据 url 加载为 DataUrl，这样的话显示耗时不需要等待网络
const loadSpritesByName = async (name: string) => {
  if (spritesCache[name]) return spritesCache[name];
  const sprite = sprites.find(s => s.name === name)
  if (sprite) {
    const asyncList = new Array(sprite.count).fill(0).map(async (v, i) => fetchAsDataURL(getSpriteUrl(sprite, i)))
    spritesCache[sprite.name] = await Promise.all(asyncList)
    return spritesCache[sprite.name]
  }
  return null
}
绘制图像的操作就不贴了，直接展示结果：

完结

预览可以到 机器人眼睛动画的演示
