🌏 把 MIUI 12 的超级火星搬到 Web 上

[原创] 最后编辑于：2020-07-02 15:55:36@code#Three.js #3D #Mars

当初 MIUI 12 发布时，超级壁纸功能着实看起来特别的有感觉，之前已经申请开发版内测，第一时间体验下来整个桌面到息屏的动画流畅，最后手机息屏之后一个火星在屏幕上还是挺震撼的。

这几天瞥到宣传图突发奇想，不就是个3D球吗？WEB 上好像也能实现，要不试试？

预览可戳(16MB 左右，爪机慎点，源码在最后)： 超级火星

WEB 版本超级壁纸

一、技术实现

MIUI 12 超级壁纸

整个内容包括俯瞰的一个视角、一个侧面部分视角、一个转场到目标位置的视角。

全部都是 3D 的内容，所以这块一定要用 Three.js 了，能把整个实现难度降低很多。

第一和第二个视角只需要将贴图蒙在球上，设置灯光、旋转和角度应该就能实现整体效果，在调整相机和灯光的位置，能够实现初步的转场。

第三个视角应该是独立的场景，需要一个地形结构和贴图，配合视角变化的转场效果。

二、资源获取

网上直接找资源，不过先从官方安装包拆开看看，传说根据 NASA 数据生成的火星数据有没有在里面。

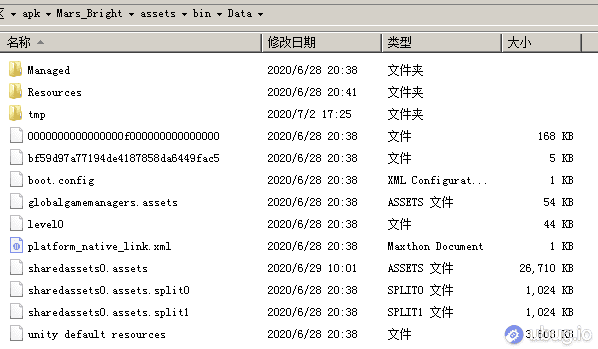

下载 apk 包，然后 apktool 反编译，拿到基本的目录，大概翻翻各个文件夹，主要目的是看看这个火星数据在哪？在 Mars_Bright\assets\bin\Data 目录下找到了点东西：

看到有 unity 关键字，所以应该是 unity 技术实现，简单搜索下知道这个文件夹就是资源文件，AssetStudio 能够查看这些资源文件，在 Windows 电脑上下载运行，然后加载文件夹，看到全部的资源列表。

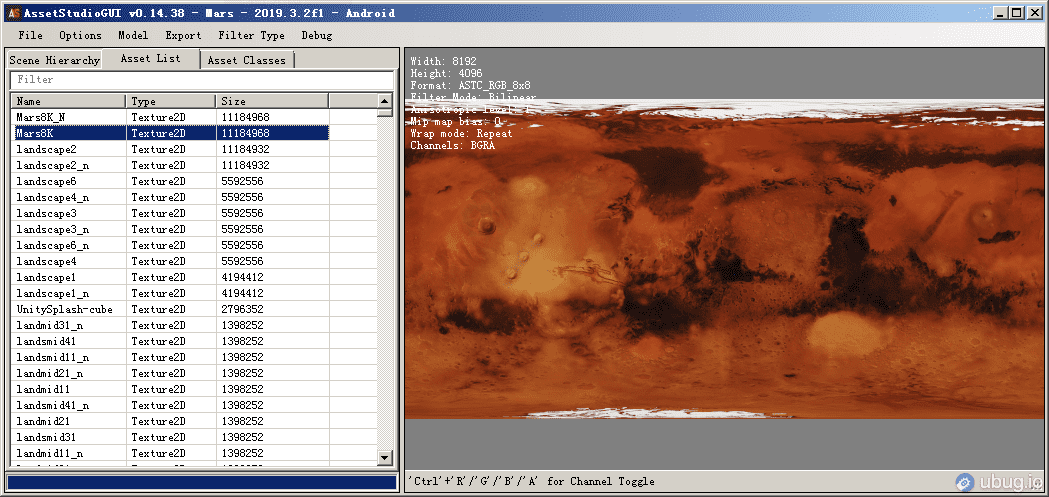

按照大小排序后发现了 Mars8k 这个文件，整整 50MB 的一张 8k × 4k 的图片，放大之后清晰度也很 ok。除此之外还能看到其他的资源贴图。

导出全部资源，能找到地标的 obj 和 fbx 形状文件、贴图文件等，这样就好办多了。不过好像文件都太大了，动辄几十兆，这个后面优化。

素材列表

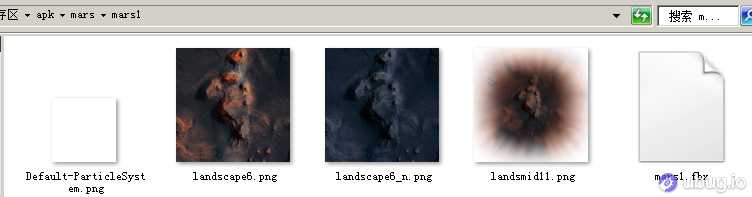

Mars8k.png 星球贴图
mars1/mars1.fbx 地面一个点的地形
mars1/landscape6.png 地形的贴图
mars1/landscape6_n.png 夜间地形贴图
mars1/landsmid11.png 放大转场的效果图

星球贴图能够直接贴在球上，然后 fbx 格式的模型可以被 three.js 直接加载，加上贴图就行，开搞。

三、搭建俯瞰和侧面视角

这一步只需要 Mars8k.png 这个文件

用 react 做简单的 UI，然后搭建一个基本的代码框架，以下代码仅展示逻辑，文章最后有源码地址：

以下部分都可以在 three.js 网站的在线编辑器上可视化搭建。

import {
  Group,
  Mesh,
  MeshLambertMaterial,
  PerspectiveCamera,
  PointLight,
  Scene,
  SphereGeometry,
  WebGLRenderer,
  Vector3,
} from "three";
// 初始化渲染器
const renderer = new WebGLRenderer({
  alpha: true,
  antialias: true,
  canvas: canvasElement,
});
// 添加各个部件
const camera = new PerspectiveCamera();   // 相机
const sunOrbit = new Group();             // 太阳轨道
const globe = new Group();                // 地球
const globeSphere = new Mesh();           // 球体
const scene = new Scene();                // 场景
// 加个环境光用来测试
scene.add(new AmbientLight("white", 5));
// 合体
scene.add(sunOrbit);
globe.add(globeSphere);
scene.add(camera);
scene.add(globe);
// 渲染部分
const render = (): void => {
  renderer.render(scene, camera);
  // TODO: 星球和太阳的运行
  // TODO: 相机的转场更新
}
// 循环器
const animate = (): void => {
  render();
  requestAnimationFrame(animate);
}
// 监听执行 resize 更新视角大小，这里略
const viewPortChangeHandler = (): void => {
  renderer.setSize(window.innerWidth, window.innerHeight);
  camera.aspect = window.innerWidth / window.innerHeight;
  camera.updateProjectionMatrix();
}
window.addEventListener('resize', viewPortChangeHandler)
viewPortChangeHandler()

以上逻辑很简单。

1. 相机

// 测试用
camera.position.set(300 * 4, 0, 0);
camera.lookAt(0, 0, 0);
camera.fov = 45;          // 视角广度
camera.far = 300 * 10;    // 视角远点
camera.near = 0.01;       // 视角近点

2. 球、贴图和自转

// 设置形状和顶点数

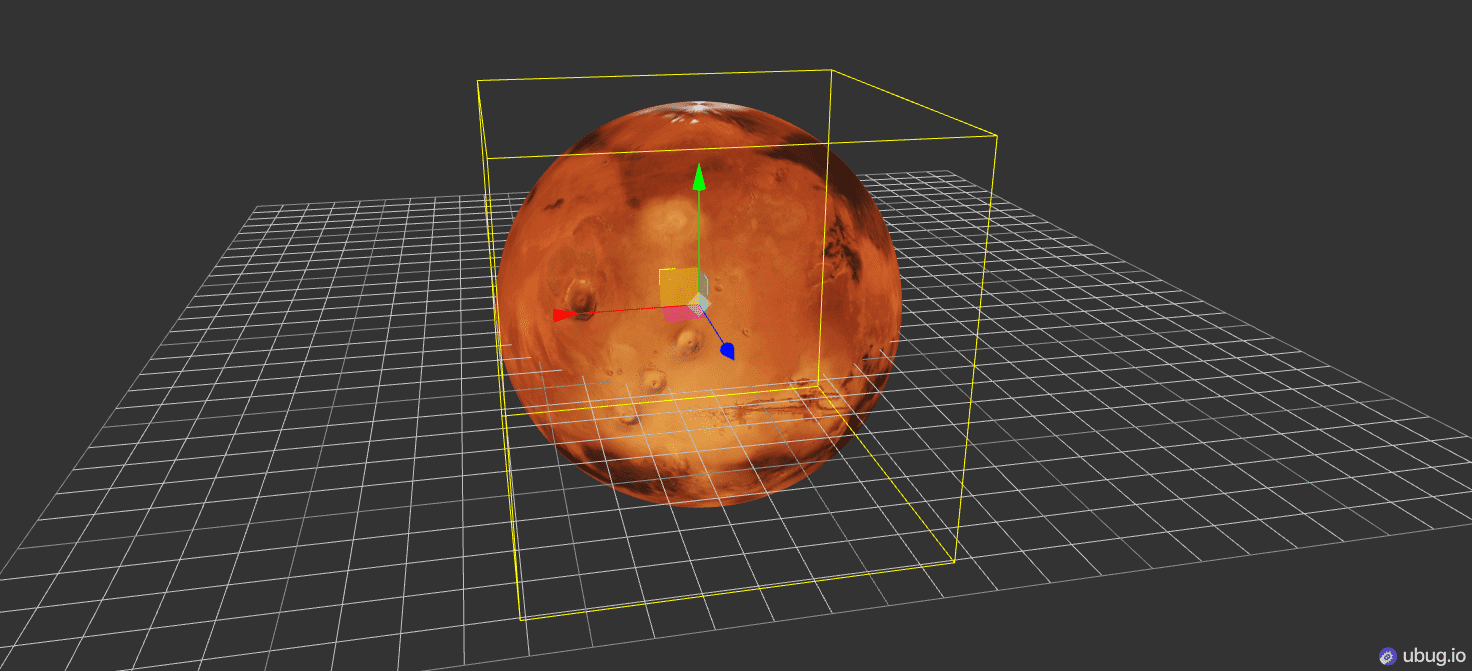

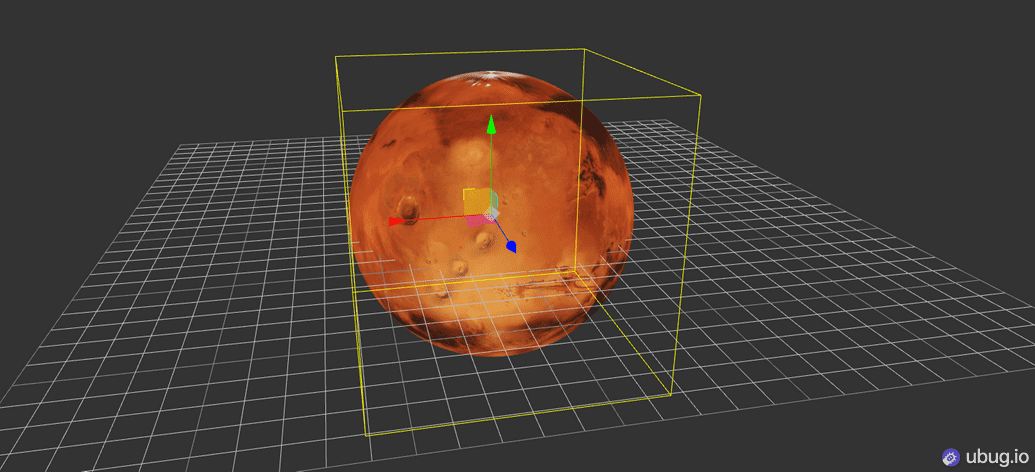

globeSphere.geometry = new SphereGeometry(300, 100, 100);
// 添加材质和贴图
globeSphere.material = new MeshLambertMaterial({
  map: new TextureLoader(manager).load('textures/Mars8K_web_low.jpg')
});

自转部分在 render 函数中调用：

// 每次渲染的时候绕 y 轴旋转 1/24°
globeSphere.rotateY(Math.PI / 180 / 24);

3. 太阳和轨道

太阳是个点光源，轨道可以使用一个 Group，让太阳作为子组件，然后轨道绕 x 轴旋转即可，不需要太复杂的轨道控制

// 在太阳的轨道上添加光源，这样只需要轨道旋转即可

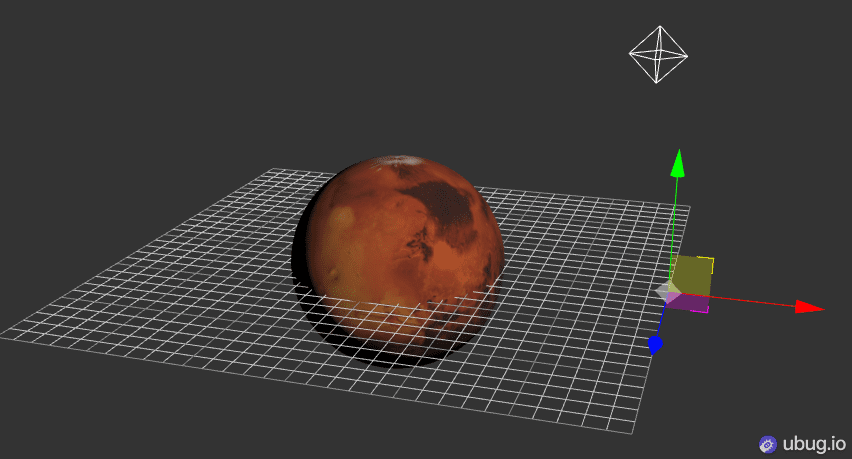

const sunLight = new PointLight("white"); // 太阳
sunOrbit.add(sunLight)
// 这样轨道在 x 正上方，光源不会被遮挡，旋转可以直接绕 x 轴
sunOrbit.position.setX(300 * 2);
// 设置太阳的相对位置
sunLight.position.set(0, 300 * 3, 300 * 3);
// 设置强度
sunLight.intensity = 3;

轨道运行可以在 render 函数中调用：

// 每次渲染的时候绕 x 旋转 1/24°
sunOrbit.rotateX(Math.PI / 180 / 24)

4. 转场

转场就是把相机视角移动到星球左上角，然后将太阳光移动到视角上方，所以过程就是两个物体的两个状态切换。

其中用到 TWEEN，用来做动画过程中值的过渡：

import TWEEN from "@tweenjs/tween.js";
// 保存过渡前后的太阳角度
const lastSunOrbitRotate = 0
// 太阳部分 ↓
lastSunOrbitRotate = sunOrbit.rotation.x;
const sunOrbitTween = new TWEEN.Tween({ x: lastSunOrbitRotate });
// 更新过程中把中间值添加到物体上
sunOrbitTween.onUpdate((o: {x: number}) => {
  sunOrbit.setRotationFromAxisAngle(new Vector3(1, 0, 0), o.x);
});
// 过渡到 0 角度
sunOrbitTween.to({ x: 0 }, 3000).start();
// 相机部分需要考虑位置可看的方向 ↓
const before = {
  pos: { x: 300 * 4, y: 0, z: 0 },
  look: { x: 0, y: 0, z: 0 },
}
const after = {
  pos: { x: 300 * 2.5, y: 300 / 8, z: 300 / 2 },
  look: { x: 300, y: 300 / 8, z: 300 / 2 },
}
const cameraPosAtTween = new TWEEN.Tween({ ...before.pos });
cameraPosAtTween.onUpdate((o: XYZ) => camera.position.set(o.x, o.y, o.z))
cameraPosAtTween.to({ ...after.pos }, 300).start();
const cameraLookAtTween = new TWEEN.Tween({ ...before.look });
cameraLookAtTween.onUpdate((o: XYZ) => camera.lookAt(o.x, o.y, o.z));
cameraLookAtTween.to({ ...after.look }, 300).start();

至此，能实现火星阳光的照射效果，然后添加火星自转、添加太阳绕着火星旋转，然后将视角和太阳角度在两个状态之间切换，也就能实现最基本的功能了，再加上亿点细节，能够基本实现超级壁纸的效果。

四、第三个场景

实现了星球的效果，那么降落到具体的地方呢？

1. 场景实现

这两个场景首先做在同一个场景中有点困难，毕竟这个地点如果实际放到星球的某个位置，让相机去放大，先不说效果怎么样，光线的部分不太好安排，加上整个尺度和单位都不太好整，所以并没有这么做，不过技术上应该是可以实现的。

这个项目用到的方法是把地面的模型放到了另一个场景中，然后从 dom 上来处理切换过程。

下面先实现第三个场景。

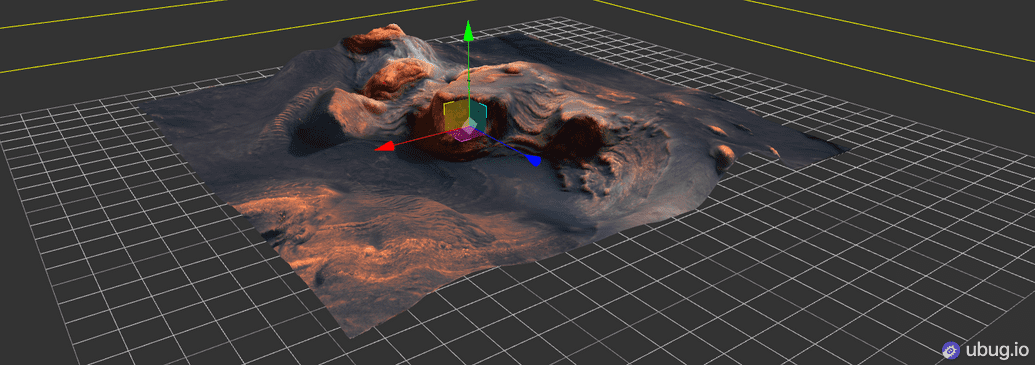

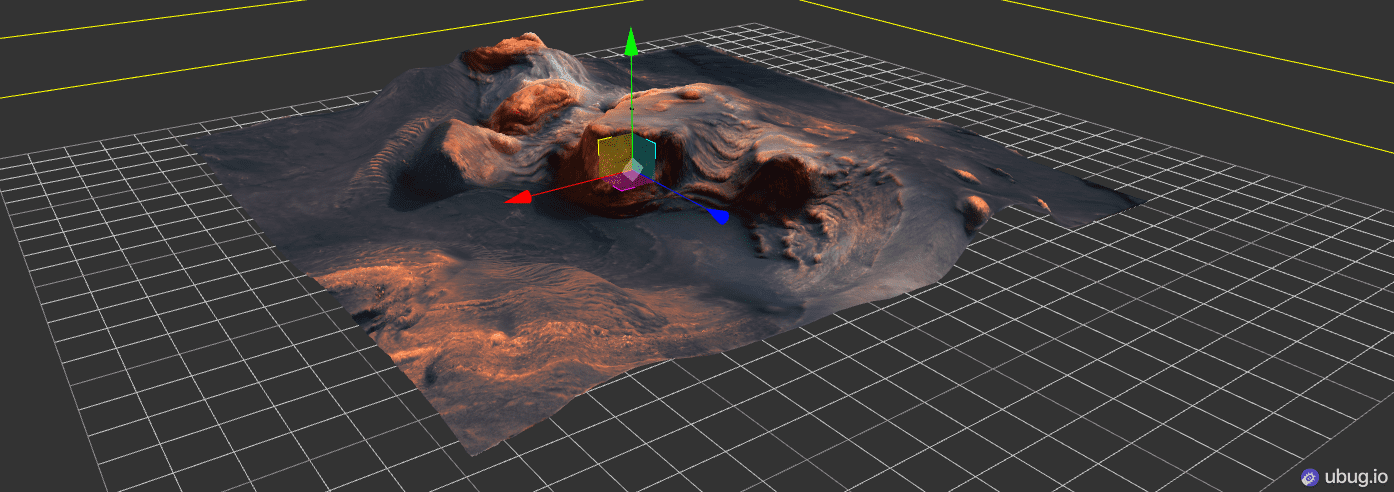

2. 模型和贴图

从原来的资源中导出来的是 fbx 的格式，Three.js 能够直接加载，

import { FBXLoader } from "three/examples/jsm/loaders/FBXLoader";
/*
  fbx 里面包含贴图的资源引用，所以必须将
    textures/landscape6.png
    textures/landscape6_n.png
    textures/landsmid11.png
    textures/Default-ParticleSystem.png
  这几个文件也放在同一级目录，不然会报 404，并且没有贴图
*/
new FBXLoader().load('textures/mars1.fbx', (model: Group) => {
  scene.add(model)
})
// 加个环境光用来测试
scene.add(new AmbientLight("white", 5));

视角落下、偏移、旋转的部分，和之前相似，设置好参数和过渡即可，这里不再啰嗦，详细可以查看源码。

五、模型、贴图优化和注意事项

贴图大小问题

实现效果之后，如果要放到 web 上，还有一个很严重的问题就是资源大小。一个星球图 50MB 在本地调试可以，但是放到线上是一定不可能接受的。

png 贴图转为 jpg（或者更好的 basis 格式），然后品质设为 60% 或者能接受的程度，只看效果的话，50MB 压缩到 4.94MB 最后，并没有很影响观感。
另一方面是裁剪不需要的模型和贴图，例如其中一些模型的贴图并不需要，那么可以从模型中直接删除。
最后是在 three.js/editor 中做一点简单的压缩和顶点处理。

fbx 模型贴图闪烁问题

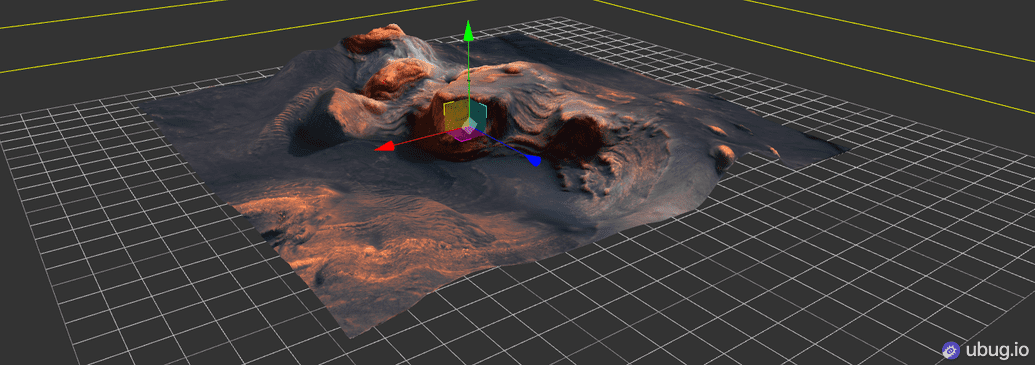

fbx 实现之后，效果还可以，但是贴图一部分区域出现闪烁的情况，可能是因为后续变更材质的原因，总之效果很差，最后使用 three.js/editor 转换成了 glTF 模型，能够很好的实现效果，甚至将贴图直接嵌入模型文件中实现更小的二进制文件。

glTF 模型的颜色空间

转成 glTF 模型之后，闪烁问题解决了，但是颜色差别特别大，以为是材质问题、光线问题等，调试很久之后才发现官网文档 glTF 说的颜色空间问题。

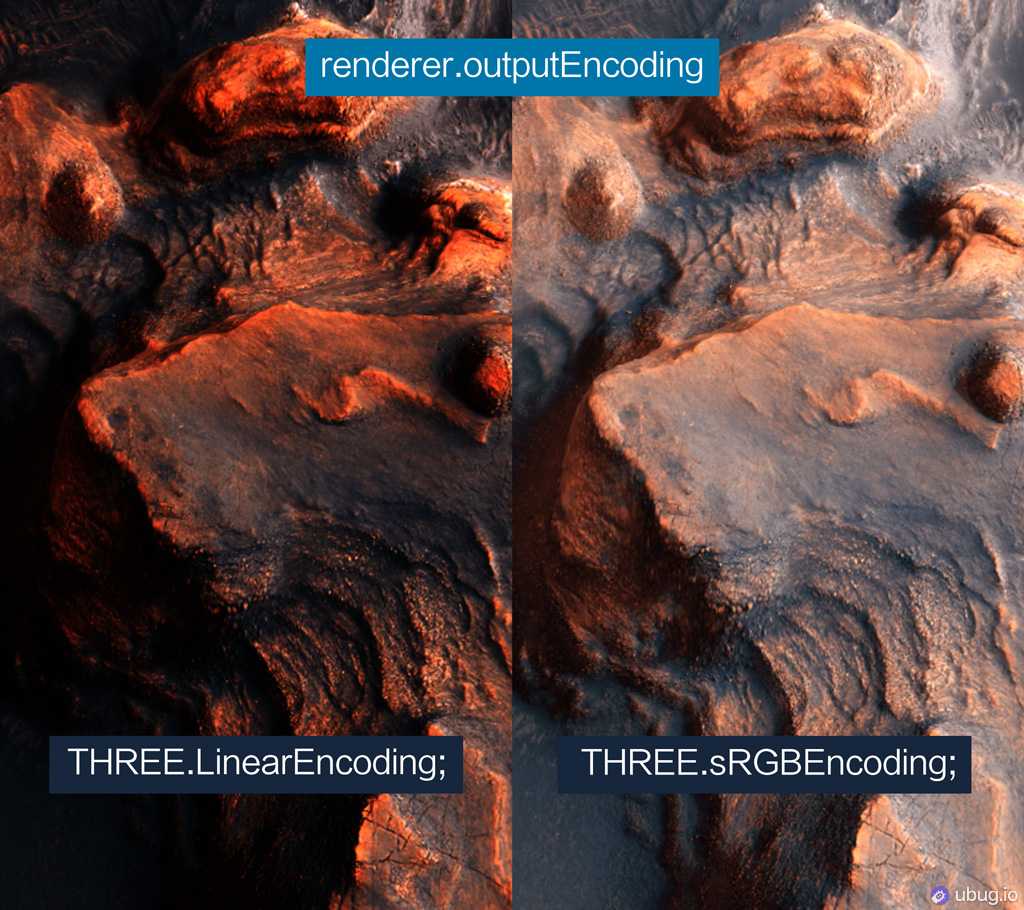

renderer.outputEncoding = THREE.sRGBEncoding;

最后的源码包含了很多的尝试和处理，比文章这一点代码有很多不同：

源码：

super-globe

move miui 12 super wallpaper to web
